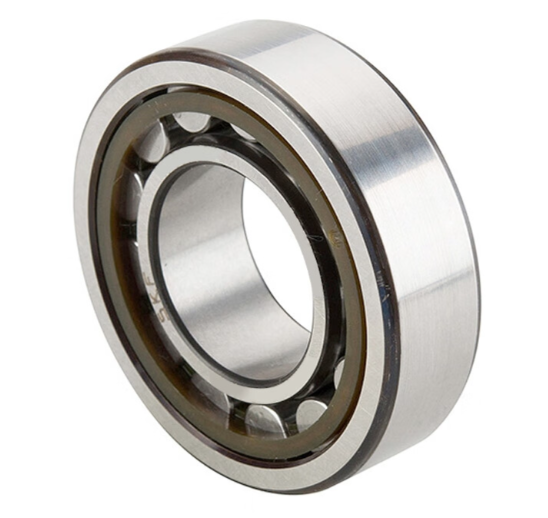

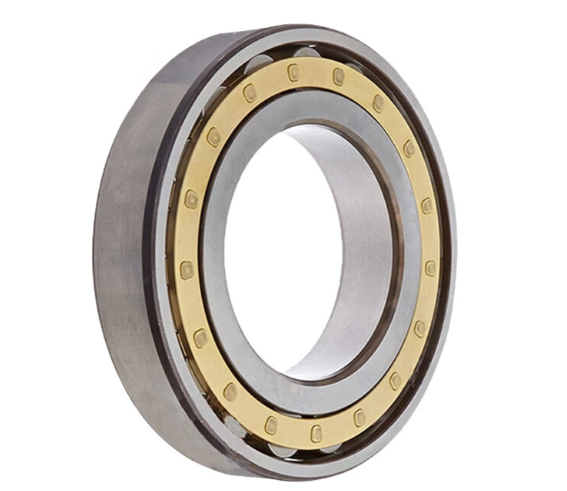

單列圓柱滾子軸承主要用于承受高徑向載荷，適用于高速旋轉場合，其滾動體與滾道呈線接觸，具有較高的剛性和承載能力。根據內、外圈擋邊結構的不同，主要分為NU、N、NJ、NF、NUP、NH等類型，每種類型的結構和適用工況有所區別。
1. 各類型特征對比
2. 各類型詳細特性
-
NU型
-
特點：外圈有雙擋邊，內圈無擋邊，內圈可軸向移動。
-
應用：常用于浮動端軸承，允許軸因熱膨脹產生軸向位移，如電機、齒輪箱。
-
-
N型
-
特點：內圈有雙擋邊，外圈無擋邊，外圈可軸向移動。
-
應用：適用于外圈需要滑動的場合，如長軸支撐、紡織機械。
-
-
NJ型
-
特點：外圈雙擋邊，內圈單擋邊，可承受單向軸向載荷。
-
應用：適用于需要單向定位的軸，如泵、減速機。
-
-
NF型
-
特點：內圈雙擋邊，外圈單擋邊，可限制外圈單向移動。
-
應用：常與NJ型配對使用，用于軸向定位結構。
-
-
NUP型
-
特點：外圈雙擋邊，內圈帶單擋邊+平擋圈，可雙向軸向定位。
-
應用：適用于需固定軸向位置的場合，如機床主軸。
-
-
NH型
-
特點：由NJ型軸承+HJ型斜擋圈組合而成，功能類似NUP型，但安裝更方便。
-
應用：用于需要雙向定位但空間受限的場合，如工程機械。
-
3. 總結
-
NU/N型：適用于允許軸向位移的浮動端或固定端。
-
NJ/NF型：適用于單向軸向定位。
-
NUP/NH型：適用于雙向軸向固定，NUP型更精密，NH型更易安裝。
-
高速適應性：圓柱滾子軸承通常適用于中高速工況，極限轉速高于圓錐滾子軸承。
典型選型示例：
-
電機浮動端：NU206
-
齒輪箱固定端：NJ207 + NF207
-
機床主軸：NUP209
-
工程機械：NH2307
