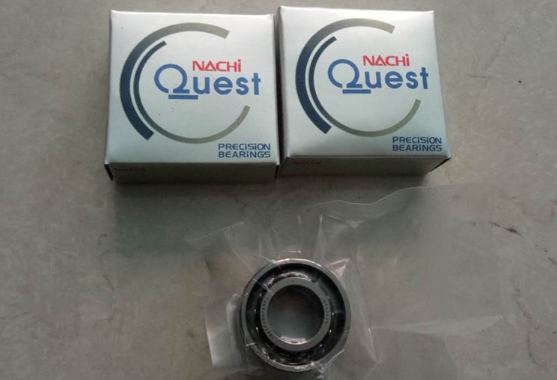

NACHI 7003MY軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 17 |
| 軸承外徑 D | 35 |
| 軸承厚度 B | 10 |
| 倒角半徑 r.min | 0.3 |
| 倒角半徑 r1.min | 0.15 |
| 載荷中心 a | 2.5 |
| 橋臺和圓角尺寸 (mm) | |
| 內圈外徑 da1.min | 19 |
| 內圈外徑 da2.min | 19 |
| 外圈內徑 Da1.max | 33 |
| 外圈內徑 Da2.max | 34 |
| 倒角半徑 ra.max | 0.3 |
| 倒角半徑 ra1.max | 0.15 |
| 單列載荷（kN） | |
| 基本動載荷 Cr | 6400 |
| 基本靜載荷 Cor | 10400 |
| 雙列載荷（kN） | |
| 基本動載荷 Cr | 3800 |
| 基本靜載荷 Cor | 7650 |
| 脂潤滑，極限轉速（/min） | |
| 單列 | 17000 |
| 雙列 | 13000 |
| 油潤滑，極限轉速（/min） | |
| 單列 | 22000 |
| 雙列 | 18000 |
| 參考重量（kg） | |
| 0.045 | |
