NTN 2LA-HSE020T2DTBT#12CS04-1P4U99軸承尺寸、參數與圖紙

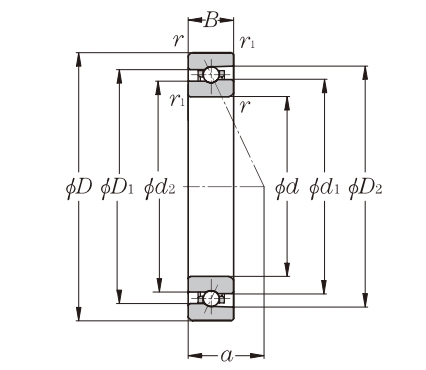

| 外形尺寸 (mm) | |
| 軸承內徑 d | 100 |
| 軸承外徑 D | 150 |
| 軸承厚度 B | 24 |
| 倒角半徑 rs.min | 1.5 |
| 倒角半徑 r1s.min | 1 |
| 參考尺寸 (mm) | |
| 內圈外徑 d1 | 118.8 |
| 內圈外徑 d2 | 116.7 |
| 外圈內徑 D1 | 131.2 |
| 外圈內徑 D2 | 135.8 |

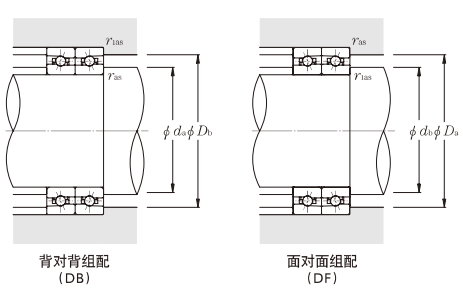

| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 108.5 |
| 內圈外徑 db.min | 105.5 |
| 外圈內徑 Da.max | 141.5 |
| 外圈內徑 Db.max | 144.5 |
| 倒角半徑 ras.max | 1.5 |
| 倒角半徑 r1as.max | 1 |

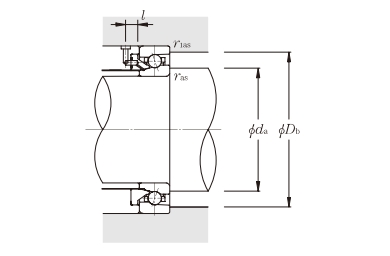

| 螺栓距 l.min | - |

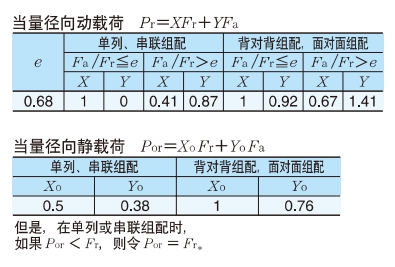

| 基本額定載荷（kN） | |
| 額定動載荷 Cr | 33.5 |
| 額定靜載荷 Cor | 35 |
| 極限軸向載荷（靜止時） | 51.5 |
| 基本額定載荷（kgf） | |
| 額定動載荷 Cr | 3450 |
| 額定靜載荷 Cor | 3600 |
| 極限軸向載荷（靜止時） | 5250 |
| 極限轉速（r/min） | |
| 脂潤滑 | 10600 |
| 油潤滑 | 16900 |
| 其他參數 | |
| 系數 fo | 11 |
| 作用點位置 a | 28.9 |
| 空間容積 | 49 立方厘米 |
| 單列參考重量 | 1.36 kg |
