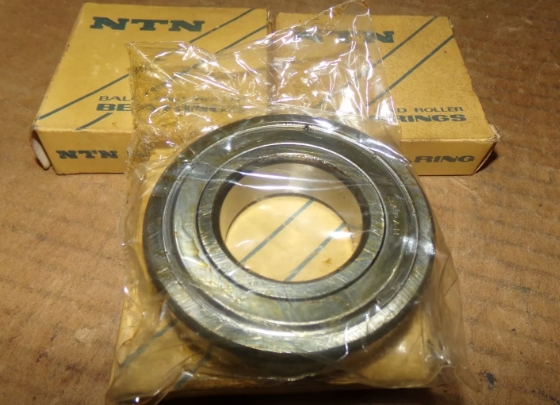

NTN TS2-6205LLUAC3/4C軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 25 |
| 軸承外徑 D | 52 |
| 軸承厚度 B | 15 |
| 倒角半徑 r.min | 1 |
| 倒角半徑 r.NS.min | 0.5 |
| 橋臺和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 30 |
| 內圈擋肩 da.max | 32 |
| 外圈擋肩 Da.max | 47 |
| 參考止動環擋肩 Dx.min | 58.5 |
| 止動槽擋肩 Cy.max | 3.3 |
| 止動槽擋肩 Cz.max | 1.2 |
| 倒角半徑 r.as.max | 1 |
| 倒角半徑 r.Nas.max | 0.5 |
| 止動槽、止動環尺寸 (mm) | |
| 槽底內徑 D1.max | 49.73 |
| 止動槽邊距 a.max | 2.46 |
| 止動槽直徑 b.min | 1.35 |
| 槽底倒角半徑 r0.max | 0.4 |
| 止動環外徑 D2.max | 57.9 |
| 止動環厚度 f.max | 1.12 |
| 額定載荷（kN） | |
| 額定動載荷 Cr | 14 |
| 額定靜載荷 Cor | 7.85 |
| 額定載荷 | |
| 額定動載荷 Cr | 1430 |
| 額定靜載荷 Cor | 800 |
| 極限轉速（r/min） | |
| 脂潤滑（開式/ZZ/LLB） | 13000 |
| 油潤滑（開式/Z/LB） | 15000 |
| 油潤滑（LLH） | 11000 |
| 油潤滑（LLU） | 8900 |
| 其他參數 | |
| 系數 fo | 13.9 |
| 參考重量 | 0.128 kg |
