MCGILL CCYR1-7/8-S軸承代號說明
C
C
Y
R
1
-
7
/
8
-
S
C：球面外圈
CYR：Cam Yoke Roller，凸輪滾輪軸承
1-7/8：英制軸承外徑：1+7/8 in
-：分隔符
S：帶LUBRI-DISC?密封件
C：
球面外圈
CYR：
Cam Yoke Roller，凸輪滾輪軸承
1-7/8：
英制軸承外徑：1+7/8 in
-：
分隔符
S：
帶LUBRI-DISC?密封件

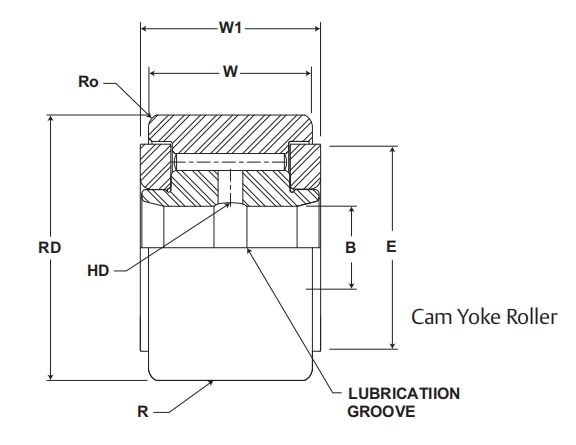

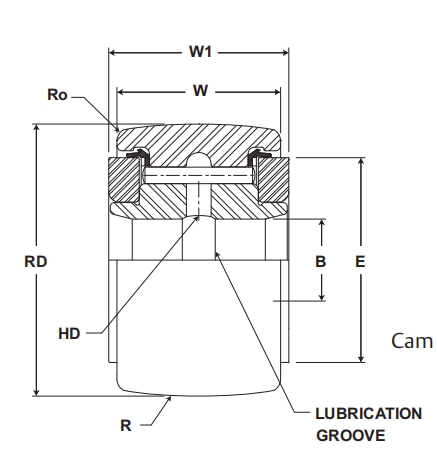

MCGILL CCYR1-7/8-S軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 滾輪外徑 RD | 47.63 |
| 滾輪外徑公差 | +0/-0.03 |
| 滾輪寬度 W | 25.4 |
| 滾輪寬度公差 | +0/-0.13 |
| 滾輪內徑 B | 12.7 |
| 滾輪內徑公差 | +0.0003/-0.0013 |
| 總寬度 W1 | 26.98 |
| 總寬度公差 | +0.13/-0.25 |
| 球面外圈半徑 R | 508 |
| 安裝尺寸 (mm) | |
| 潤滑孔徑 HD | 2.4 |
| 最小凸臺直徑 E | 31.8 |
| 圓角半徑 Ro | 0 |
| 推薦軸直徑 (mm) | |
| 推配合 | 12.687 |
| 推配合公差 | ±.005 |
| 緊配合 | 12.703 |
| 緊配合公差 | ±.005 |
| 壓配合 | 12.713 |
| 壓配合公差 | ±.005 |
| 重量（kg） | |
| 0.36 | |
| 載荷（N） | |
| 滾輪動載荷 | 28400 |
| 滾輪靜載荷 | 515256 |
| 其他參數 | |
| 極限轉速 (脂潤滑) rpm | 2000 |
