MCGILL GR18N+MI14N軸承代號說明
G
R
1
8
N
+
M
I
1
4
N
GR：GUIDEROL?滾針軸承
18：公稱軸承內徑：18/16 in
N：窄寬度（僅限未密封），通常為 0.25 in
+：連接符
MI：內圈
14：內圈內徑：14/16 in
N：窄寬度以匹配窄的未密封軸承
GR：
GUIDEROL?滾針軸承
18：
公稱軸承內徑：18/16 in
N：
窄寬度（僅限未密封），通常為 0.25 in
+：
連接符
MI：
內圈
14：
內圈內徑：14/16 in
N：
窄寬度以匹配窄的未密封軸承

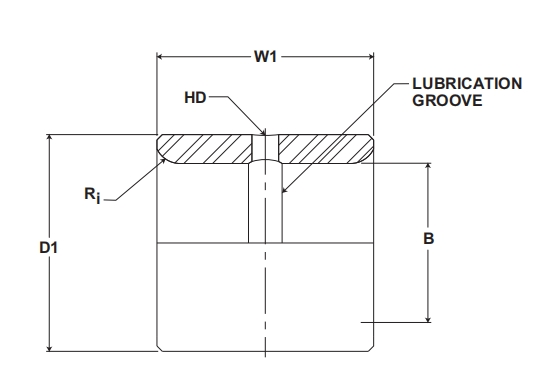

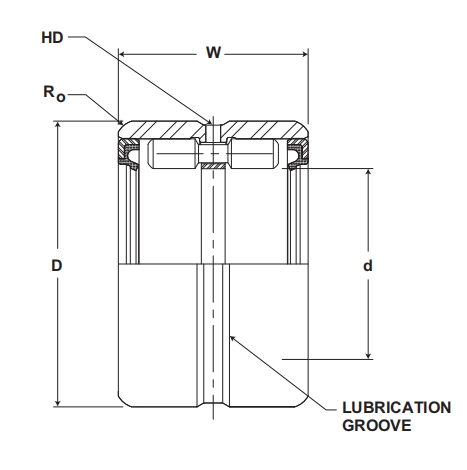

MCGILL GR18N+MI14N軸承尺寸、參數與圖紙
| 基本尺寸 (in) | |
| 外圈帶保持架組件內徑 d | 1.125 |
| 外圈帶保持架組件內徑公差 | +0/-0.0005 |
| 外徑 D | 1.625 |
| 外徑公差 | +0/-0.0005 |
| 外圈帶保持架組件厚度 W | 0.75 |
| 外圈帶保持架組件厚度公差 | +0/-.005 |
| 內圈內徑 B | 0.875 |
| 內圈內徑公差 | +0/-0.0005 |
| 內圈外徑 D1 | 1.124 |
| 內圈外徑公差 | +0/-0.0005 |
| 內圈厚度 W1 | 1.01 |
| 內圈厚度公差 | +0/-.005 |
| 安裝尺寸 (in) | |
| 旋轉外殼孔徑 | 1.6247 |
| 固定外殼孔徑 | 1.6257 |
| 外殼孔徑公差 | +0/-0.0005 |
| 外圈潤滑孔徑 HD | 0.09 |
| 外圈倒角半徑 Ro | 0.04 |
| 內圈潤滑孔徑 HD | 0.13 |
| 內圈倒角半徑 Ri | 0.4 |
| 推薦軸直徑（旋轉軸） | 0.8755 |
| 推薦軸直徑（固定軸） | 0.8746 |
| 重量（lb） | |
| Array | |
| 載荷（lb） | |
| 基本動載荷 | 6250 |
| 基本靜載荷 | 15200 |
| 其他參數 | |
| 極限轉速 (脂潤滑) rpm | 5300 |
