MCGILL ROLLWAY-NU309EMC3軸承代號說明
R
O
L
L
W
A
Y
-
N
U
3
0
9
E
M
C
3
ROLLWAY-：軸承品牌：ROLLWAY
NU：ISO代號，圓柱滾子軸承，外圈帶滾子和保持架組件，內圈可分離
3：尺寸系列：300 系列
09：公稱軸承內徑：45 mm
E：設計優化，載荷提升
M：機加工黃銅保持架
C3：C3 游隙（大于 CN 游隙）
ROLLWAY-：
軸承品牌：ROLLWAY
NU：
ISO代號，圓柱滾子軸承，外圈帶滾子和保持架組件，內圈可分離
3：
尺寸系列：300 系列
09：
公稱軸承內徑：45 mm
E：
設計優化，載荷提升
M：
機加工黃銅保持架
C3：
C3 游隙（大于 CN 游隙）

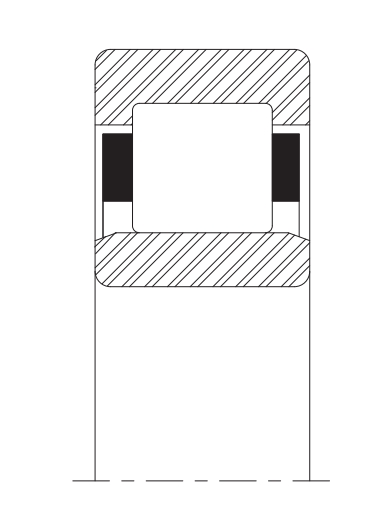

MCGILL ROLLWAY-NU309EMC3軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 軸承內徑 B | 45 |
| 軸承外徑 D | 100 |
| 軸承厚度 W | 25 |
| 內圈倒角半徑 Rs | 1.5 |
| 外圈倒角半徑 Rh | 1.5 |
| 內圈法蘭擋肩外徑 Fi | 64.6 |
| 內圈外徑 Ri | 58.5 |
| 外圈法蘭擋肩內徑 Fo | 82.5 |
| 外圈內徑 Ri | 88.5 |
| 重量（kg） | |
| 1 | |
| 載荷（N） | |
| 基本動載荷 | 100262 |
| 基本靜載荷 | 102592 |
