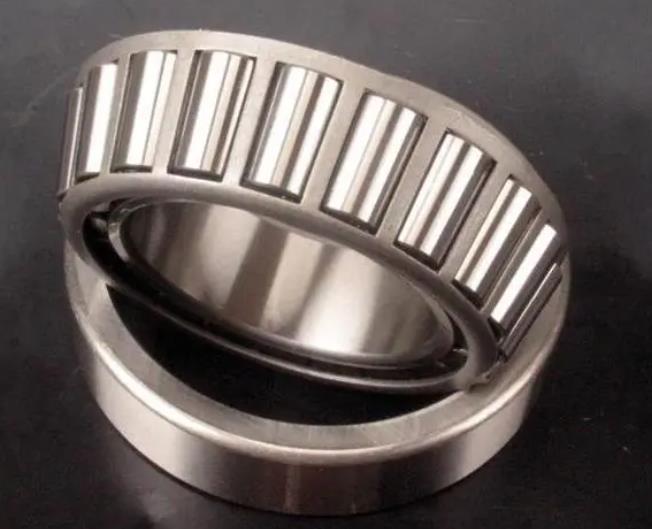

NSK HR32064XJ軸承代號說明
H
R
3
2
0
6
4
X
J
HR:重載型
3:圓錐滾子軸承
2:寬度系列:2系列
0:直徑系列:0系列
64:內徑:320 mm
X:20和29系列,主要尺寸與 ISO355 標準尺寸一致
J:外圈滾道直徑和角度與 ISO355 標準尺寸一致
HR:
重載型
3:
圓錐滾子軸承
2:
寬度系列:2系列
0:
直徑系列:0系列
64:
內徑:320 mm
X:
20和29系列,主要尺寸與 ISO355 標準尺寸一致
J:
外圈滾道直徑和角度與 ISO355 標準尺寸一致
NSK HR32064XJ軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸(mm) | ||
| 內徑 | d | 320 |
| 外徑 | D | 480 |
| 總厚度 | T | 100 |
| 內圈厚度 | B | 100 |
| 外圈厚度 | C | 74 |
| 內圈 rmin | 5 | |
| 外圈 rmin | 4 | |
| da min | 347 | |
| db max | 350 | |
| Da max | 462 | |
| Da min | 430 | |
| Db min | 461 | |
| Sa min | 15 | |
| Sb min | 26 | |
| 內圈 ra max | 4 | |
| 外圈 ra max | 3 | |
| 基本額定載荷(kN) | ||
| 基本額定動載荷 | Cr | 1510 |
| 基本額定靜載荷 | Cor | 2910 |
| 極限轉速(min-1) | ||
| 脂潤滑 | 630 | |
| 油潤滑 | 850 | |
| 其他參數 | ||
| 作用點位置(mm) | a | 104.5 |
| 常數 | e | 0.46 |
| 軸向載荷系數 | Y1 | 1.3 |
| 軸向載荷系數 | Y0 | 0.72 |
| 質量(kg)(參考值) | 60 | |
