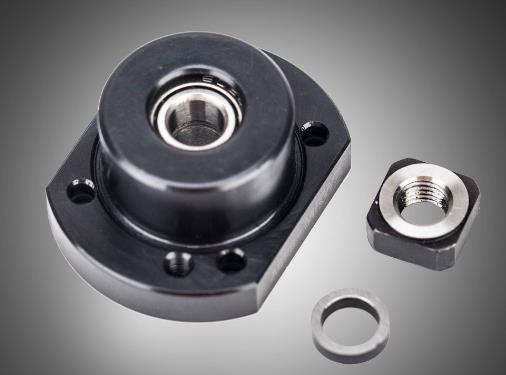

NSK WBK20DF-31H H 5軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 20 |
| 總外徑 | D1 | 106 |
| 總厚度 | L | 60 |
| D | 70 | |
| D2 | 72 | |
| L1 | 32 | |
| L2 | 15 | |
| A | 80 | |
| W | 88 | |
| X | 9 | |
| Y | 14 | |
| Z | 8.5 | |
| d1 | 45 | |
| L | 3 | |
| V | 58 | |
| P | M5 | |
| Q | 10 | |
| 鎖緊螺母尺寸 | M | M20x1.0 |
| 鎖緊螺母尺寸 | H | 36 |
| 鎖緊螺母尺寸 | D3 | 40 |
| 鎖緊螺母尺寸 | L3 | 18 |
| 支撐單元安裝部位 | d | 20 |
| 支撐單元安裝部位 | L4 | 81 |
| 支撐單元安裝部位 | L5 | 23 |
| 基本額定載荷（kN） | ||
| 基本額定靜載荷 | Coa | 23000 |
| 極限軸向靜載荷 | 26600 | |
| 允許軸向靜載荷 | 18620 | |
| 極限轉速（min-1） | ||
| 脂潤滑 | 6900 | |
| 其他參數 | ||
| 預緊力（N） | 1450 | |
| 軸向剛度（N/μm） | 630 | |
| 起動力矩（N·m） | 14 | |
| 螺母鎖緊力矩參考值（N·cm） | 4500 | |
| 質量（kg）（參考值） | 1.9 | |
