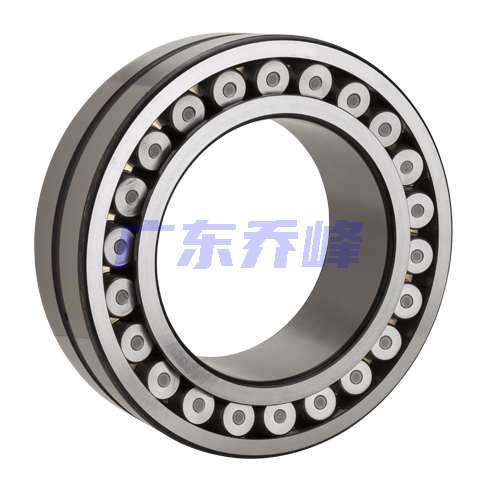

NTN 23028EAD1C4軸承代號說明
2
3
0
2
8
E
A
D
1
C
4
2：調心滾子軸承
3：寬度尺寸系列：3系列
0：外徑尺寸系列：0系列
28：內徑：140 mm
EA：EA型，帶壓制鋼保持架，高載荷
D1：外圈潤滑油槽油孔
C4：C4游隙
2：
調心滾子軸承
3：
寬度尺寸系列：3系列
0：
外徑尺寸系列：0系列
28：
內徑：140 mm
EA：
EA型，帶壓制鋼保持架，高載荷
D1：
外圈潤滑油槽油孔
C4：
C4游隙
NTN 23028EAD1C4軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 2700轉/分鐘 |
| 極限轉速-脂潤滑 | 2100轉/分鐘 |
| e | 0.22 |
| Y1 | 3.14 |
| Y2 | 4.67 |
| Y0 | 3.07 |
| 系列 | 230 |
| 徑向游隙 | C4 |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 176000 lbf 783000 N 783.00 kN |
| 基本額定動載荷 | 134000 lbf 597000 N 597.00 kN |
| 附件 | 開式 |
| 重量 | 13.933 lb 6.320 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 23028EAD1C4軸承尺寸規格
| 調心滾子軸承 - 圓柱孔&注油槽，230系列 - 尺寸 | |
| d | 5.5118 in 140.000 mm |
| D | 8.2677 in 210.000 mm |
| B | 2.0866 in 53.000 mm |
| d1 | 6.1024 in 155.000 mm |
| D1 | 7.5984 in 193.000 mm |
| r | 0.0787 in 2.000 mm |
| W0 | 0.3543 in 9.000 mm |
| d0 | 0.1575 in 4.000 mm |
| da min | 5.8661 in 149.000 mm |
| Da max | 7.9134 in 201.000 mm |
| ras max | 0.0787 in 2.000 mm |

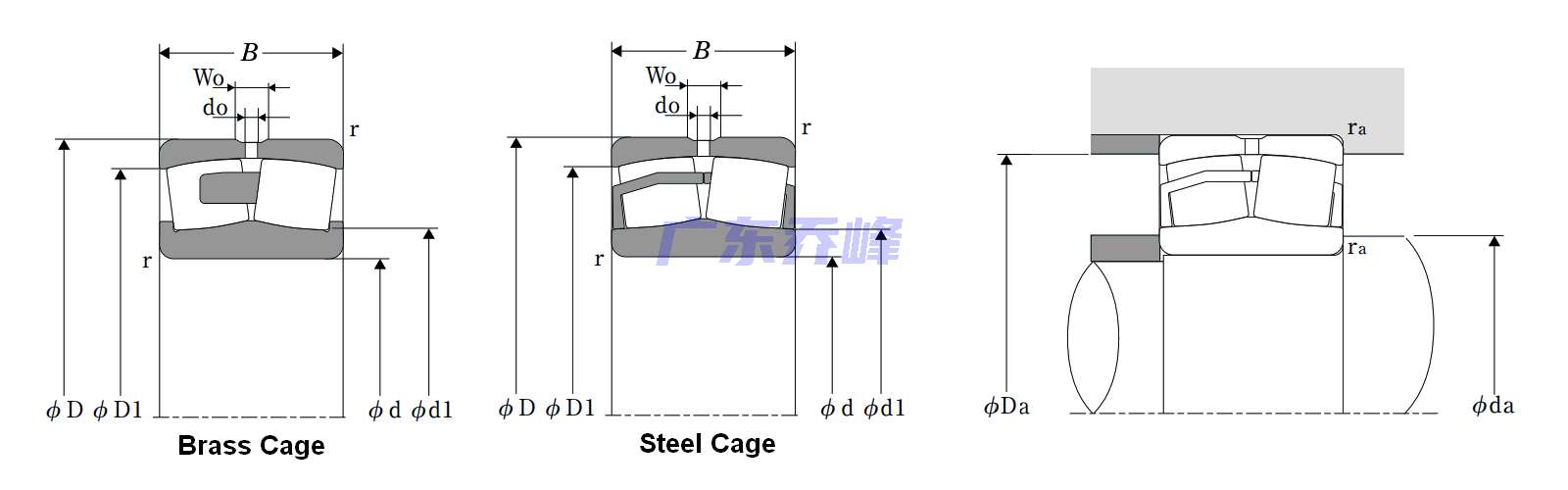

NTN 23028EAD1C4軸承尺寸圖
NTN 23028EAD1C4軸承在售型號
| 在售型號 | 庫存數量 | 市場價 |
| 23028EAD1C4 | 1940 | 791.85 |
| 注：可直接聯系銷售人員了解詳情。 | ||
