NTN 23960L1軸承代號說明
2
3
9
6
0
L
1
2：調心滾子軸承
3：寬度尺寸系列：3系列
9：外徑尺寸系列：9系列
60：內徑：300 mm
L1：機加工厚實黃銅保持架
2：
調心滾子軸承
3：
寬度尺寸系列：3系列
9：
外徑尺寸系列：9系列
60：
內徑：300 mm
L1：
機加工厚實黃銅保持架
NTN 23960L1軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架材質 | 黃銅 |
| 極限轉速-油潤滑 | 1000轉/分鐘 |
| 極限轉速-脂潤滑 | 770轉/分鐘 |
| e | 3.34 |
| Y1 | 4.98 |
| Y2 | 3.27 |
| 系列 | 239 |
| 徑向游隙 | CN |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 520000 lbf 2320000 N 2320.00 kN |
| 基本額定動載荷 | 250000 lbf 1110000 N 1110.00 kN |
| 附件 | 開式 |
| 重量 | 88.185 lb 40.000 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 23960L1軸承尺寸規格
| 調心滾子軸承 - 圓柱孔，239系列 - 尺寸 | |
| d | 11.8110 in 300.000 mm |
| D | 16.5354 in 420.000 mm |
| B | 3.5433 in 90.000 mm |
| r | 0.1181 in 3.000 mm |
| da min | 15.9843 in 406.000 mm |
| Da max | 0.0984 in 2.500 mm |
| ras max | 0.0079 in 0.200 mm |

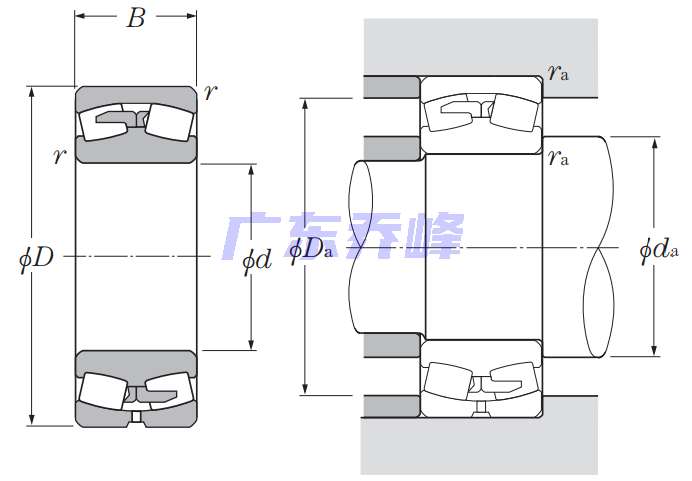

NTN 23960L1軸承尺寸圖
