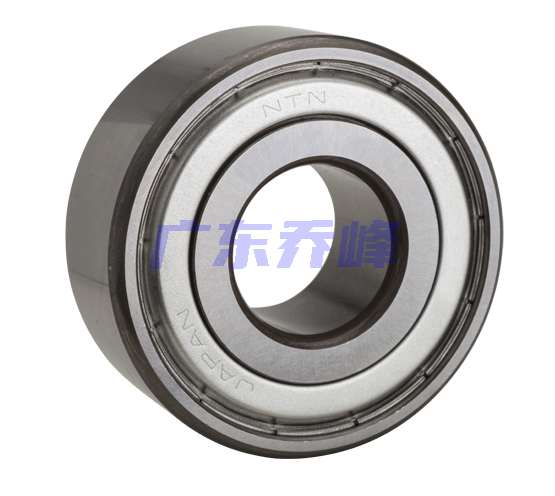

NTN 5208SWSSC3軸承代號說明
5
2
0
8
S
W
S
S
C
3
5：雙列角接觸球軸承不帶填充槽
2：尺寸系列：02系列
08：內徑：40 mm
SW：
SS：雙面帶防塵蓋
C3：C3游隙
5：
雙列角接觸球軸承不帶填充槽
2：
尺寸系列：02系列
08：
內徑：40 mm
SW：
SS：
雙面帶防塵蓋
C3：
C3游隙
NTN 5208SWSSC3軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 直筒型 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | Class 0 |
| 結構 | 雙列 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 10400 lbf 46480 N 46.48 kN |
| 基本額定動載荷 | 11800 lbf 52520 N 52.52 kN |
| 附件 | 雙面防塵蓋 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5208SWSSC3軸承尺寸規格
| 雙列角接觸球軸承 - 雙面防塵蓋 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 1.1875 in 30.162 mm |
| r | 0.0400 in 1.016 mm |
| 接觸角 | 24 o |

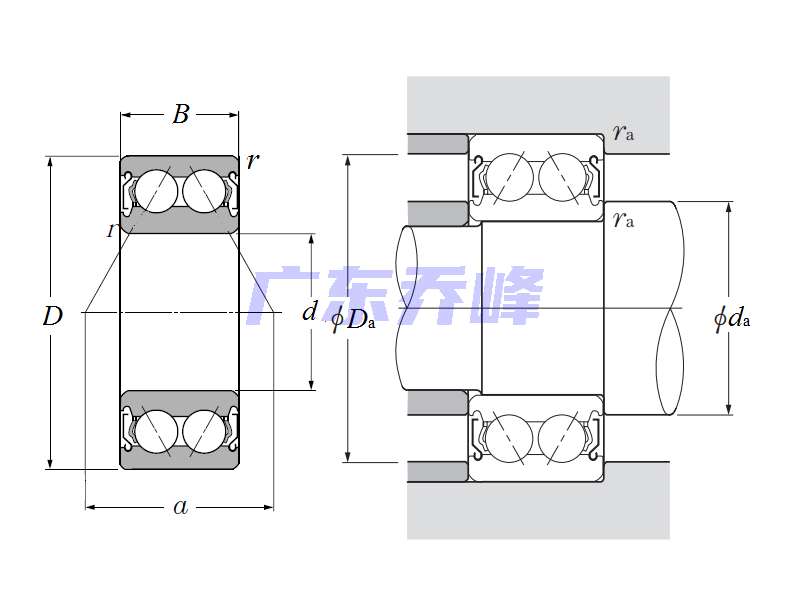

NTN 5208SWSSC3軸承尺寸圖
