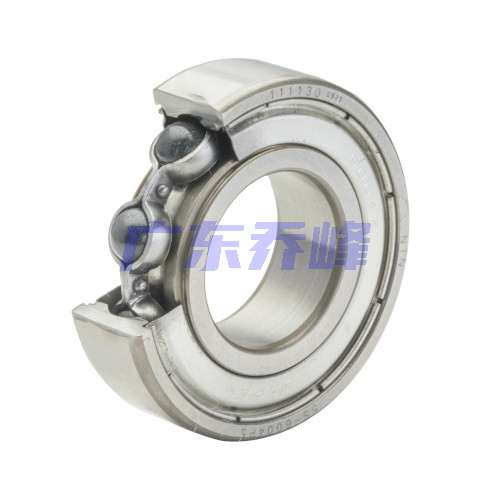

NTN 5S-6209ZZC3/EM軸承代號說明
5
S
-
6
2
0
9
Z
Z
C
3
/
E
M
5S-：陶瓷球軸承
6：深溝球軸承
2：ISO標準02系列
09：內徑：45 mm
ZZ：雙面帶防塵蓋
C3：C3游隙
/EM：美孚寶力達 EM（Mobil Polyrex EM）電機潤滑脂
5S-：
陶瓷球軸承
6：
深溝球軸承
2：
ISO標準02系列
09：
內徑：45 mm
ZZ：
雙面帶防塵蓋
C3：
C3游隙
/EM：
美孚寶力達 EM（Mobil Polyrex EM）電機潤滑脂
NTN 5S-6209ZZC3/EM軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 7800轉/分鐘 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 14.1 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 3170 lbf 14100 N 14.10 kN |
| 基本額定動載荷 | 7306 lbf 32500 N 32.50 kN |
| 附件 | 雙面防塵蓋 |
| 重量 | 0.877 lb 0.398 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5S-6209ZZC3/EM軸承尺寸規格
| 陶瓷滾動體深溝球軸承 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 3.3465 in 85.000 mm |
| B | 0.7480 in 19.000 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 2.0276 in 51.500 mm |
| da max | 2.1850 in 55.500 mm |
| Da max | 3.0906 in 78.500 mm |
| ras max | 0.0394 in 1.000 mm |

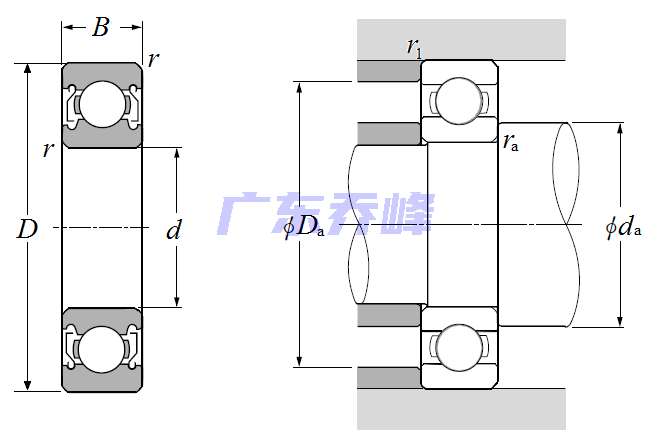

NTN 5S-6209ZZC3/EM軸承尺寸圖
