NTN AC-6201C3軸承代號說明
A
C
-
6
2
0
1
C
3
AC-：防蠕變軸承
6：深溝球軸承
2：尺寸系列：02系列
01：內徑：12 mm
C3：C3游隙
AC-：
防蠕變軸承
6：
深溝球軸承
2：
尺寸系列：02系列
01：
內徑：12 mm
C3：
C3游隙
NTN AC-6201C3軸承技術規格
| 類型 | 滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 26000轉/分鐘 |
| 極限轉速-脂潤滑 | 22000轉/分鐘 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 12.7 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 620 lbf 2750 N 2.75 kN |
| 基本額定動載荷 | 1510 lbf 6750 N 6.75 kN |
| 附件 | 開式 |
| 重量 | 0.079 lb 0.036 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN AC-6201C3軸承尺寸規格
| AC軸承 - 開式 - 尺寸 | |
| d | 0.4724 in 12.000 mm |
| D | 1.2598 in 32.000 mm |
| B | 0.3937 in 10.000 mm |
| r | 0.0236 in 0.600 mm |
| da min | 0.6299 in 16.000 mm |
| da max | 0.6693 in 17.000 mm |
| Da max | 1.1024 in 28.000 mm |
| ras max | 0.0236 in 0.600 mm |

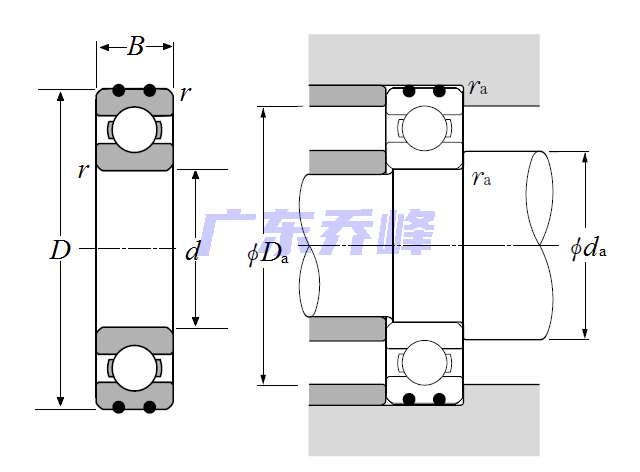

NTN AC-6201C3軸承尺寸圖
