NTN ASS207N軸承代號說明
A
S
S
2
0
7
N
ASS：帶緊定螺釘，窄內圈，圓柱外圈
2：系列：輕型承重
07：內徑：35 mm
N：帶止動槽
ASS：
帶緊定螺釘，窄內圈，圓柱外圈
2：
系列：輕型承重
07：
內徑：35 mm
N：
帶止動槽
NTN ASS207N軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 極限轉速-脂潤滑 | 4200轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 鎖緊裝置 | 2 -120° 緊定螺釘 |
| 潤滑方式 | 不可再潤滑 |
| 基本額定靜載荷 | 3450 lbf 15300 N 15.30 kN |
| 基本額定動載荷 | 5800 lbf 25700 N 25.70 kN |
| 附件 | 雙面密封 |
| 重量 | 1.080 lb 0.490 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN ASS207N軸承尺寸規格
| 帶緊定螺釘的外球面軸承，狹窄內圈 - 圓柱內徑，帶止動環槽 - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 2.8346 in 72.000 mm |
| C | 0.6693 in 17.000 mm |
| B | 1.3386 in 34.000 mm |
| r | 0.0591 in 1.500 mm |
| r1 | 0.0236 in 0.600 mm |
| ds | M6x0.75 |
| G | 0.2362 in 6.000 mm |
| d4 | 1.8425 in 46.800 mm |
| S1 | 1.0039 in 25.500 mm |
| S | 0.3346 in 8.500 mm |
| a | 0.1252 in 3.180 mm |
| b | 0.0807 in 2.050 mm |
| D1 | 2.7091 in 68.810 mm |

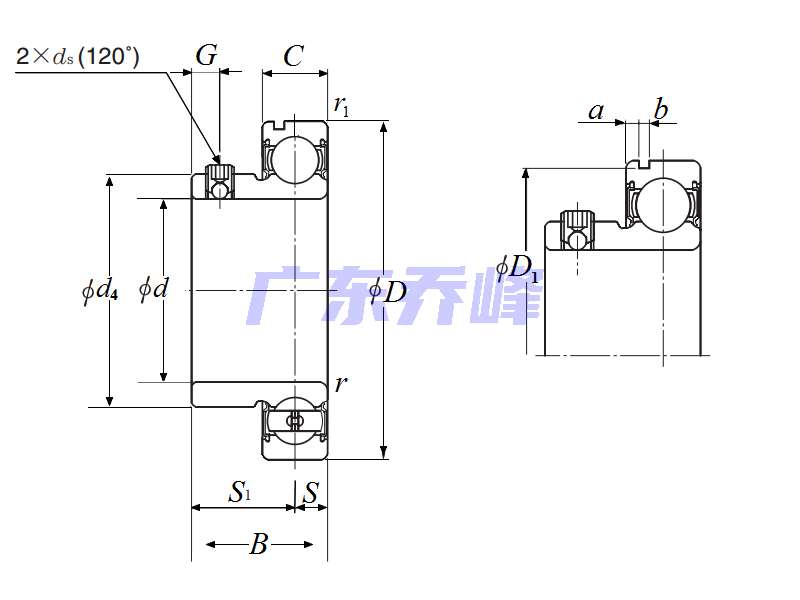

NTN ASS207N軸承尺寸圖
