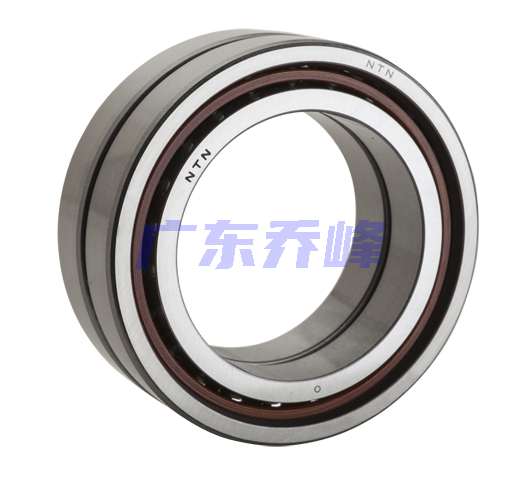

NTN BNT208DB/GLP4軸承代號說明
B
N
T
2
0
8
D
B
/
G
L
P
4
BNT：超高速角接觸球軸承
2：尺寸系列：02系列
08：內徑：40 mm
DB：背對背配對， / \
/GL：輕微預緊
P4：P4級精度
BNT：
超高速角接觸球軸承
2：
尺寸系列：02系列
08：
內徑：40 mm
DB：
背對背配對， / \
/GL：
輕微預緊
P4：
P4級精度
NTN BNT208DB/GLP4軸承技術規格
| 類型 | 機床主軸軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 17000轉/分鐘 |
| 極限轉速-脂潤滑 | 13000轉/分鐘 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 輕型 |
| 基本額定靜載荷 | 7420 lbf 33000 N 33.00 kN |
| 基本額定動載荷 | 10100 lbf 45000 N 45.00 kN |
| 附件 | 開式 |
| 重量 of Single Row Bearing | 0.811 lb 0.368 kg |
| 重量 | 1.623 lb 0.736 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BNT208DB/GLP4軸承尺寸規格
| 電機和車床用雙列角接觸球軸承 - 背對背配對 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.7087 in 18.000 mm |
| 2B | 1.4173 in 36.000 mm |
| d1 | 2.0866 in 53.000 mm |
| d2 | 1.8780 in 47.700 mm |
| D1 | 2.6378 in 67.000 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| da min | 1.8504 in 47.000 mm |
| Da max | 2.8740 in 73.000 mm |
| ras max | 0.0394 in 1.000 mm |

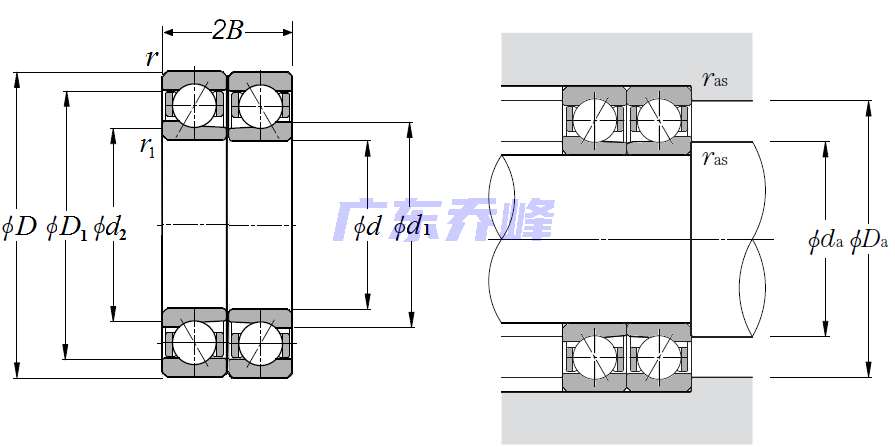

NTN BNT208DB/GLP4軸承尺寸圖
