NTN CR10-1LL軸承技術規格
| 類型 | 凸輪從動軸承 |
| 材質 | 淬透鋼 |
| 螺紋類型 | 英制 |
| 保持架材質 | 穿孔鋼板 |
| 極限轉速-油潤滑 | 10000轉/分鐘 |
| 極限轉速-脂潤滑 | 10000轉/分鐘 |
| 滾子型式 | 凸度滾子 |
| 軸承類型 | 滾針軸承 |
| 外圈類型 | 球面 |
| 附件 | 雙面密封 |
| 驅動裝置型式 | 插入式 |
| 結構 | 單列 |
| 扭矩 | 0.9 lb ·ft4 N ·m |
| 基本額定靜載荷 | 945 lbf 4200 N |
| 基本額定動載荷 | 910 lbf 4050 N |
| 軌道額定載荷 | 243 lbf 1080 N |
| 重量 | 0.049 lb 0.022 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN CR10-1LL軸承尺寸規格
| 凸輪從動螺柱式滾輪軸承 - 球面外圈，CR..LL型 - 尺寸 | |
| G | 1/4-28UNF |
| B1 | 1.2520 in 31.800 mm |
| B2 | 0.7520 in 19.100 mm |
| D | 0.6250 in 15.875 mm |
| D公差 | 0/-0.0020 in 0/-0.050 mm |
| B | 0.5000 in 12.700 mm |
| C | 0.4375 in 11.112 mm |
| C公差 | 0/-0.0051 in 0/-0.130 mm |
| d1 | 0.2500 in 6.350 mm |
| d1公差 | 0.0010/0 in 0.025/0 mm |
| G1 | 0.3110 in 7.900 mm |
| e | 0.4921 in 12.500 mm |
| F | 0.3150 in 8.000 mm |
| C1 | 0.0315 in 0.800 mm |
| n | 0.1575 in 4.000 mm |
| m | 0.1575 in 4.000 mm |
| 注油嘴尺寸 | NIP-B4 |

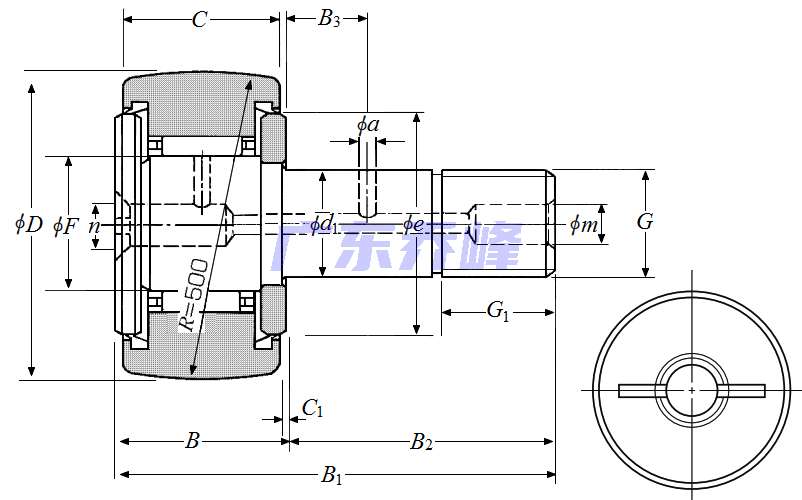

NTN CR10-1LL軸承尺寸圖
