NTN CR36H軸承技術規格
| 類型 | 凸輪從動軸承 |
| 材質 | 淬透鋼 |
| 螺紋類型 | 英制 |
| 保持架材質 | 穿孔鋼板 |
| 極限轉速-油潤滑 | 6600轉/分鐘 |
| 極限轉速-脂潤滑 | 5000轉/分鐘 |
| 滾子型式 | 凸度滾子 |
| 軸承類型 | 滾針軸承 |
| 外圈類型 | 球面 |
| 附件 | 開式 |
| 驅動裝置型式 | 六角頭 |
| 結構 | 單列 |
| 扭矩 | 34.0 lb ·ft150 N ·m |
| 基本額定靜載荷 | 665 lbf 2950 N |
| 基本額定動載荷 | 6500 lbf 28900 N |
| 軌道額定載荷 | 1390 lbf 6200 N |
| 重量 | 1.653 lb 0.750 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN CR36H軸承尺寸規格
| 凸輪從動螺柱式滾輪軸承 - 球面外圈，CR..H型 - 尺寸 | |
| G | 7/8-14UNF |
| B1 | 3.3110 in 84.100 mm |
| B2 | 2.0000 in 50.800 mm |
| D | 2.2500 in 57.150 mm |
| D公差 | 0/-0.0020 in 0/-0.050 mm |
| B | 1.3110 in 33.300 mm |
| C | 1.2500 in 31.750 mm |
| C公差 | 0/-0.0051 in 0/-0.130 mm |
| d1 | 0.8750 in 22.225 mm |
| d1公差 | 0.0010/0 in 0.025/0 mm |
| G1 | 1.0000 in 25.400 mm |
| e | 1.6535 in 42 mm |
| B3 | 0.5000 in 12.700 mm |
| a | 0.1969 in 5.000 mm |
| F | 1.1811 in 30.000 mm |
| C1 | 0.0315 in 0.800 mm |
| h | 0.4375 in 11.113 mm |
| m | 0.2362 in 6.000 mm |
| 注油嘴尺寸 | NIP-B6 |

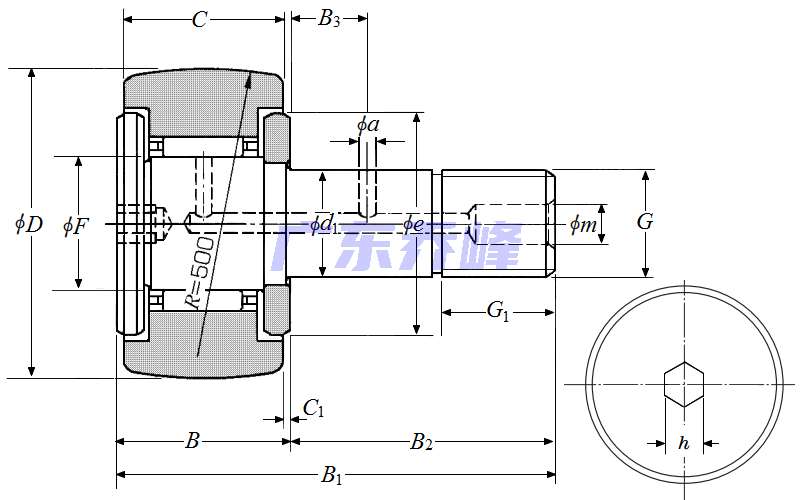

NTN CR36H軸承尺寸圖
