NTN HSB017CT1DB/GLP4軸承代號說明
H
S
B
0
1
7
C
T
1
D
B
/
G
L
P
4
HSB：超高速角接觸球軸承.HSB型
0：尺寸系列：10系列
17：內徑：85 mm
C：接觸角 15o
T1：機加工酚醛樹脂保持架
DB：背對背配對， / \
/GL：輕微預緊
P4：P4級精度
HSB：
超高速角接觸球軸承.HSB型
0：
尺寸系列：10系列
17：
內徑：85 mm
C：
接觸角 15o
T1：
機加工酚醛樹脂保持架
DB：
背對背配對， / \
/GL：
輕微預緊
P4：
P4級精度
NTN HSB017CT1DB/GLP4軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 9000轉/分鐘 |
| 極限轉速-脂潤滑 | 6700轉/分鐘 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 輕型 |
| 基本額定靜載荷 | 12000 lbf 53500 N 53.50 kN |
| 基本額定動載荷 | 13300 lbf 59000 N 59.00 kN |
| 附件 | 開式 |
| 重量 | 4.281 lb 1.942 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN HSB017CT1DB/GLP4軸承尺寸規格
| 超高速雙聯角接觸球軸承，背對背配對 - 尺寸 | |
| d | 3.3465 in 85.000 mm |
| D | 5.1181 in 130.000 mm |
| B | 0.8661 in 22.000 mm |
| 2B | 1.7323 in 44.000 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| da min | 3.6220 in 92.000 mm |
| Da max | 4.8425 in 123.000 mm |
| ras max | 0.0394 in 1.000 mm |

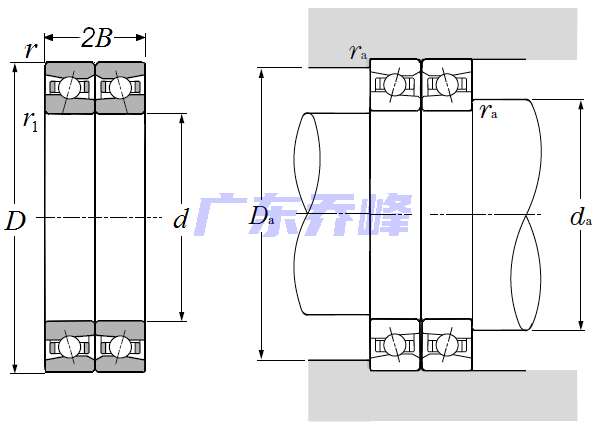

NTN HSB017CT1DB/GLP4軸承尺寸圖
