NTN MU1212UGV軸承代號說明
M
U
1
2
1
2
U
G
V
MU：M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
1：寬度系列：01系列
2：尺寸系列：02系列
12：內徑：60 mm
U：外環內徑上帶一個擋邊和一個擋圈
G：外圈帶止動環槽
V：一體成型鋼保持架
MU：
M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
1：
寬度系列：01系列
2：
尺寸系列：02系列
12：
內徑：60 mm
U：
外環內徑上帶一個擋邊和一個擋圈
G：
外圈帶止動環槽
V：
一體成型鋼保持架
NTN MU1212UGV軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | One-Piece Steel |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 25200 lbf 112000 N 112.00 kN |
| 基本額定動載荷 | 21400 lbf 95000 N 95.00 kN |
| 附件 | 開式 |
| 重量 | 1.920 lb 0.871 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MU1212UGV軸承尺寸規格
| 圓柱滾子軸承 - 不可分離型，內圈帶兩個加強筋，外圈帶一個加強筋，帶擋圈，帶止動環槽 - 尺寸 | |
| B | 2.3622 in 60.000 mm |
| D | 4.3307 in 110.000 mm |
| W | 0.8661 in 22.000 mm |
| C | 3.8488 in 97.760 mm |
| F | 3.0291 in 76.940 mm |
| H | 3.6811 in 93.500 mm |
| D1 | 4.2051 in 106.810 mm |
| g | 0.1091 in 2.770 mm |
| p | 0.1252 in 3.180 mm |
| R | 0.0799 in 2.030 mm |
| U（普通內外圈） | 2.7283 in 69.300 mm |
| V（加強筋內外圈） | 2.8504 in 72.400 mm |
| X（普通內外圈） | 3.9882 in 101.300 mm |
| Z（加強筋內外圈） | 3.8386 in 97.500 mm |
| r | 0.0598 in 1.520 mm |

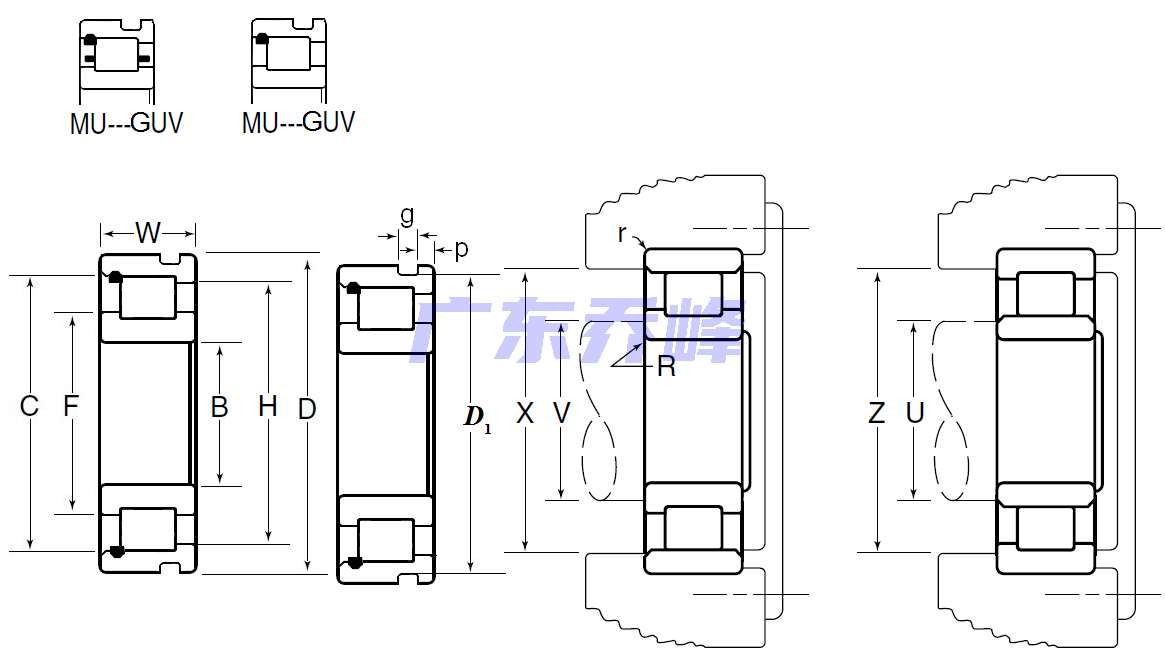

NTN MU1212UGV軸承尺寸圖
