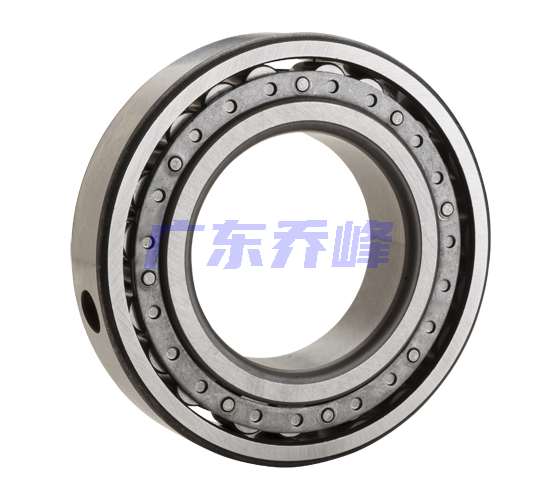

NTN MU1313CHV軸承代號說明
M
U
1
3
1
3
C
H
V
MU：M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
1：寬度系列：01系列
3：尺寸系列：03系列
13：內徑：65 mm
C：滑動外圈
H：外圈外徑上帶盲銷孔
V：一體成型鋼保持架
MU：
M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
1：
寬度系列：01系列
3：
尺寸系列：03系列
13：
內徑：65 mm
C：
滑動外圈
H：
外圈外徑上帶盲銷孔
V：
一體成型鋼保持架
NTN MU1313CHV軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 一體成型，鋼質 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 49000 lbf 218000 N 218.00 kN |
| 基本額定動載荷 | 42500 lbf 188000 N 188.00 kN |
| 附件 | 開式 |
| 重量 | 5.291 lb 2.400 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MU1313CHV軸承尺寸規格
| 可分離外圈軸承 -內圈帶兩個加強筋，普通外圈，銷釘孔 - 尺寸 | |
| B | 2.5591 in 65.000 mm |
| D | 5.5118 in 140.000 mm |
| W | 1.2992 in 33.000 mm |
| C | 4.7780 in 121.360 mm |
| F | 3.5709 in 90.700 mm |
| a | 0.3748 in 9.520 mm |
| b | 0.1402 in 3.560 mm |
| R | 0.1000 in 2.540 mm |
| U（普通內外圈） | 3.0984 in 78.700 mm |
| V（加強筋內外圈） | 3.2913 in 83.600 mm |
| X（普通內外圈） | 5.0000 in 127.000 mm |
| Z（加強筋內外圈） | 4.7717 in 121.200 mm |
| r | 0.0799 in 2.030 mm |

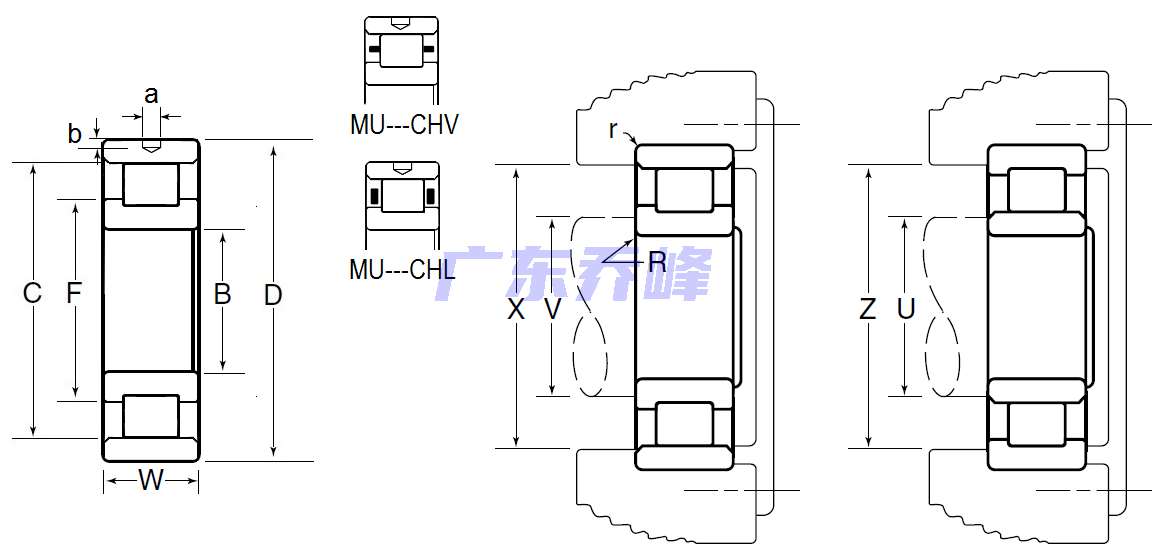

NTN MU1313CHV軸承尺寸圖
