NTN NF415軸承代號說明
N
F
4
1
5
NF：外圈單擋邊，內圈雙擋邊
4：尺寸系列：04系列
15：內徑：75 mm
NF：
外圈單擋邊，內圈雙擋邊
4：
尺寸系列：04系列
15：
內徑：75 mm
NTN NF415軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 壓制鋼 |
| 極限轉速-油潤滑 | 3700轉/分鐘 |
| 極限轉速-脂潤滑 | 3200轉/分鐘 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 61500 lbf 274000 N 274.00 kN |
| 基本額定動載荷 | 59000 lbf 262000 N 262.00 kN |
| 附件 | 開式 |
| 重量 | 14.468 lb 6.563 kg |
NTN NF415軸承尺寸規格
| 圓柱滾子軸承 -可分離型內圈帶兩個加強筋，外圈帶一個加強筋 - 尺寸 | |
| d | 2.9528 in 75.000 mm |
| D | 7.4803 in 190.000 mm |
| B | 1.7717 in 45.000 mm |
| Ew | 6.3189 in 160.500 mm |
| J | 4.5669 in 116.000 mm |
| r | 0.1181 in 3.000 mm |
| da min | 3.4646 in 88.000 mm |
| db min | 3.4646 in 88.000 mm |
| Da max | 6.9685 in 177.000 mm |
| Db max | 6.9685 in 177.000 mm |
| Db min | 6.3780 in 162.000 mm |
| r1as max | 0.1181 in 3.000 mm |

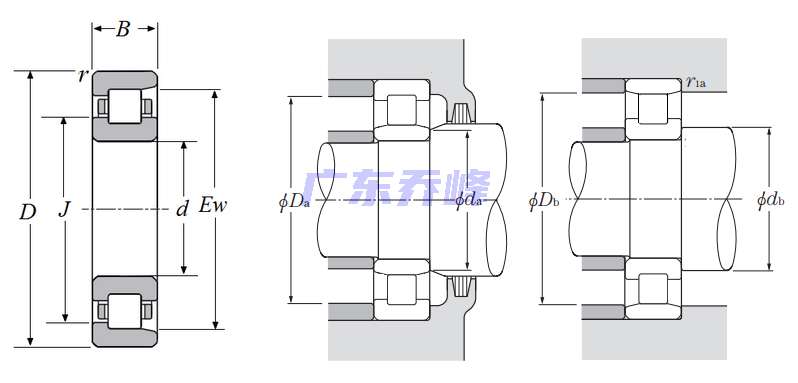

NTN NF415軸承尺寸圖
