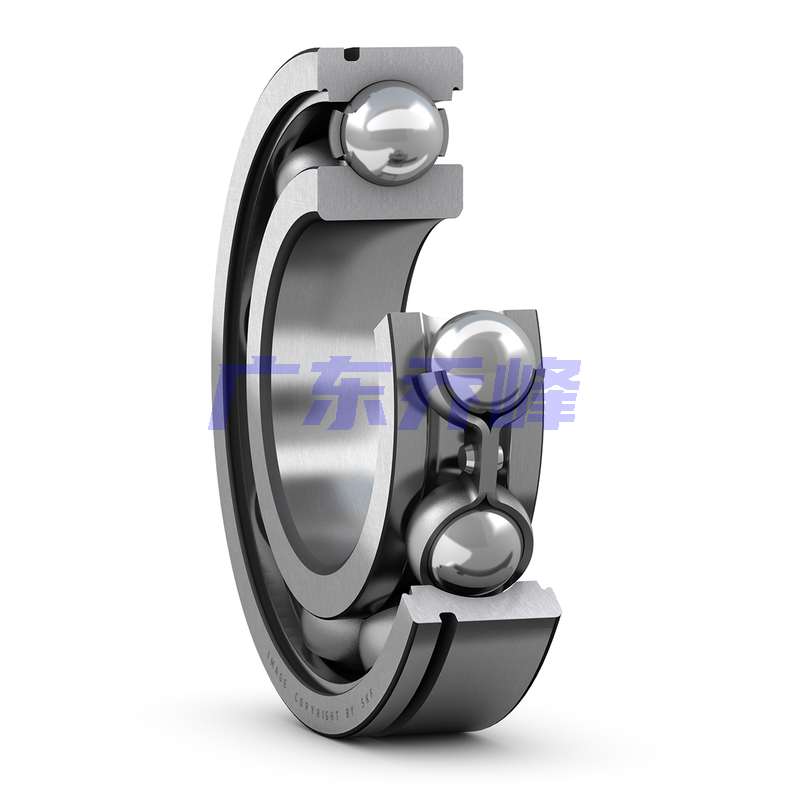

SKF 6213N軸承代號說明
6
2
1
3
N
6：深溝球軸承
2：尺寸系列：02系列
13：內徑：65 mm
N：外圈帶止動槽
6：
深溝球軸承
2：
尺寸系列：02系列
13：
內徑：65 mm
N：
外圈帶止動槽
SKF 6213N軸承尺寸
| 內徑 | d | 65mm |
| 外徑 | D | 120mm |
| 寬度 | B | 23mm |
| 內圈肩部直徑 | d? ≈ | 83.3mm |
| 外圈肩部凹槽直徑 | D? ≈ | 105.8mm |
| 外圈止動槽的直徑 | D? | 115.21mm |
| 外圈止動槽寬度 | b | 3.1mm |
| 外圈側面-止動槽的距離 | C | 4.06mm |
| 止動槽底部半徑 | r? max. | 0.6mm |
| 外圈倒角尺寸 | r?,? min. | 1.5mm |
SKF 6213N軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 74mm |
| 軸承座擋肩尺寸 | D? max. | 111mm |
| 軸承座內的止動環凹槽直徑 | Db min. | 131mm |
| 軸承座內的止動環凹槽深度 | b? min. | 3.5mm |
| 外圈側面-止動環背面的間距 | C? max. | 6.88mm |
| 倒角半徑 | r? max. | 1.5mm |
SKF 6213N軸承數據計算
| 基本額定動載 | 58.5kN |
| 基本額定靜載荷 | 40.5kN |
| 疲勞載荷限值 | 1.73kN |
| 參考轉速 | 12000r/min |
| 極限轉速 | 7500r/min |
| 計算系數 | 0.025 |
| 計算系數 | 14.7 |
SKF 6213N軸承質量
| 軸承重量 | 1kg |
SKF 6213N軸承公差等級
| 尺寸公差 | P6 | |
| 徑向跳動 | 普通 |
SKF 6213N軸承相關產品推薦
| 型號 | 市場價 | 喬峰價 | 庫存 |
| SKF 6213N/C3軸承，貨期1-3周 | ￥822.9元 | - | 5 |
SKF 6213N軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 6213N軸承尺寸圖
