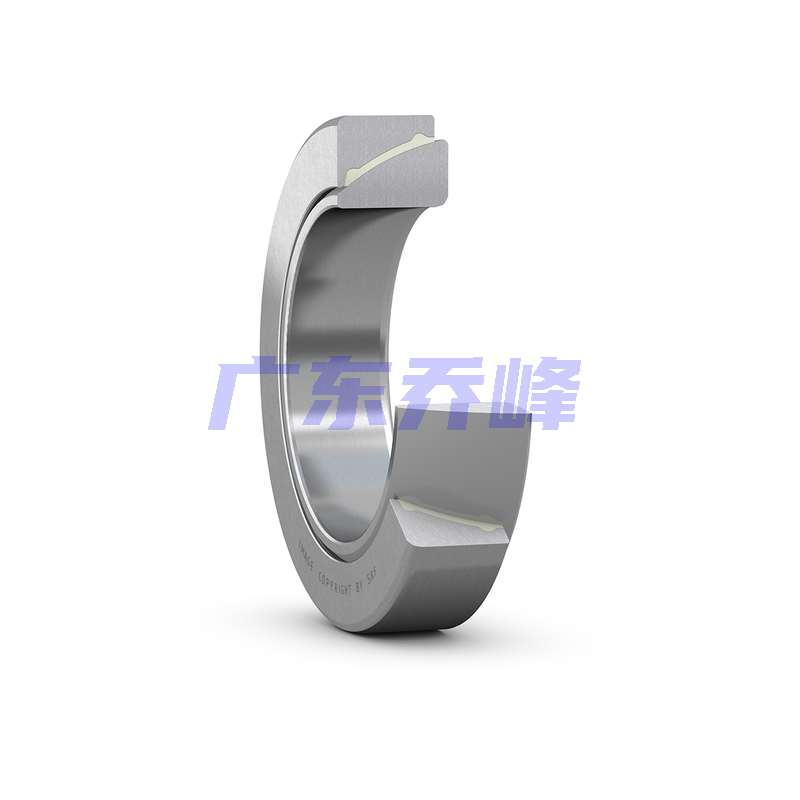

SKF GAC100F軸承代號說明
G
A
C
1
0
0
F
GAC:角接觸球面滑動軸承
100:內徑:100 mm
F:【鋼/聚四氟乙烯復合材料】材質
GAC:
角接觸球面滑動軸承
100:
內徑:100 mm
F:
【鋼/聚四氟乙烯復合材料】材質
SKF GAC100F軸承尺寸
| 內徑 | d | 100mm |
| 外徑 | D | 150mm |
| 公稱寬度 | T | 32mm |
| 傾斜角 | α | 0.8° |
| 內圈滾道直徑 | d? | 141mm |
| 內圈寬度 | B | 32mm |
| 外圈寬度 | C | 31mm |
| 最大側面/倒角軸承尺寸 | r? min. | 2mm |
| 倒角尺寸孔/小側面 | r? min. | 0.6mm |
| 球面直徑中心-大內圈側面的距離 | s | 11.6mm |
SKF GAC100F軸承擋肩尺寸
| 小內圈側面的擋肩軸徑 | d? max. | 112mm |
| 大內圈側面的擋肩軸徑 | db max. | 128mm |
| 大外圈側面的擋肩軸承座徑 | D? min. | 120mm |
| 小外圈側面的擋肩軸承座徑 | Db min. | 141mm |
| 軸圈倒角半徑,軸承座 | r? max. | 2mm |
SKF GAC100F軸承數據計算
| 基本額定動載 | 186kN |
| 基本額定靜載荷 | 300kN |
| 軸承動載荷特定系數 | 50N/mm2 |
| 靜態特定最小載荷系數 | 80N/mm2 |
| 材料常數 | 480 |
SKF GAC100F軸承質量
| 球面滑動軸承質量 | 2.35kg |
SKF GAC100F軸承尺寸圖
