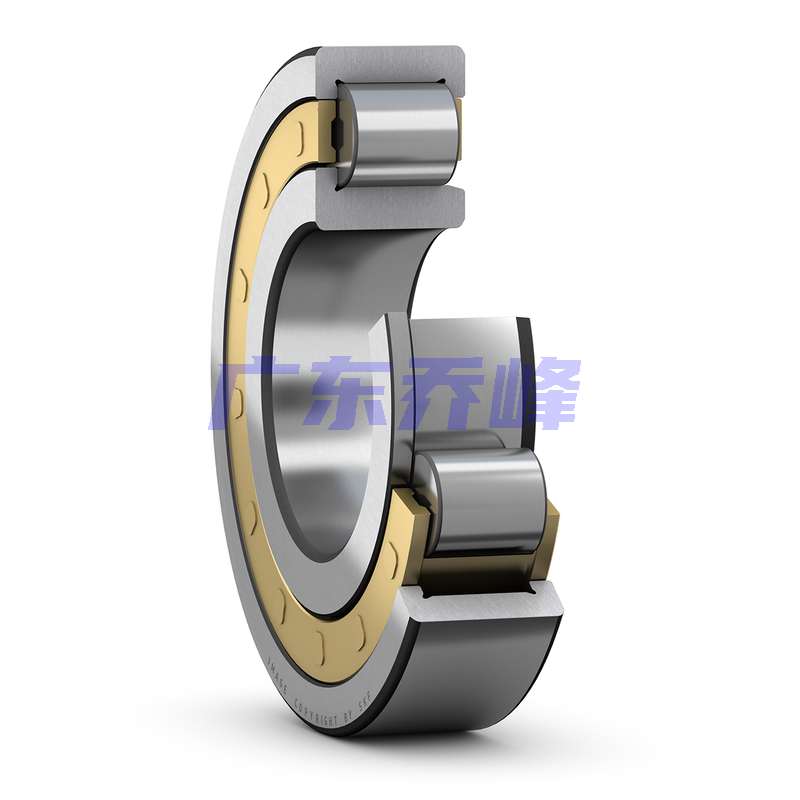

SKF NJ19/530ECM/HB1軸承尺寸
| 內徑 | d | 530mm |
| 外徑 | D | 710mm |
| 寬度 | B | 82mm |
| 內圈(NJ、NUP、N、NF、NJF) 肩部直徑 | d? ≈ | 593mm |
| 外圈肩部直徑(僅限 LSB = ORD10 >420, 可替代的為 ORD30) | D? ≈ | 653mm |
| 內圈滾道直徑(NU、NJ、NUP、NUB、 NJF) | F | 573mm |
| 外圈內徑(NU、NJ、NUP、NUB、 NJF) | r?,? min. | 5mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 2mm |
SKF NJ19/530ECM/HB1軸承擋肩尺寸
| 隔塊襯套(所有)最小許可外直徑 | d? min. | 548mm |
| 隔塊襯套(NU、NJ、NUB、 NJF) 最大許可外直徑 | d? max. | 568mm |
| 軸肩最小許可外直徑(NU、NJ、NUP、NUB; 不適合于圓錐孔) | db min. | 598mm |
| 軸承座肩或隔塊襯套(所有)最大的許可內直徑 | D? max. | 692mm |
| 軸承基座和軸承座肩或軸肩之間的過渡段之間的最大允許半徑[(N、NF、NJF) - mCRB; 所屬為 LSB] | r? max. | 4mm |
SKF NJ19/530ECM/HB1軸承數據計算
| 基本額定動載 | 1610kN |
| 基本額定靜載荷 | 3050kN |
| 疲勞載荷限值 | 236kN |
| 參考轉速 | 850r/min |
| 極限轉速 | 850r/min |
| 計算系數 | 0.07 |
| 限制值 | 0.2 |
| 軸向載荷系數 | 0.6 |
SKF NJ19/530ECM/HB1軸承質量
| 軸承重量 | 97kg |
SKF NJ19/530ECM/HB1軸承尺寸圖
