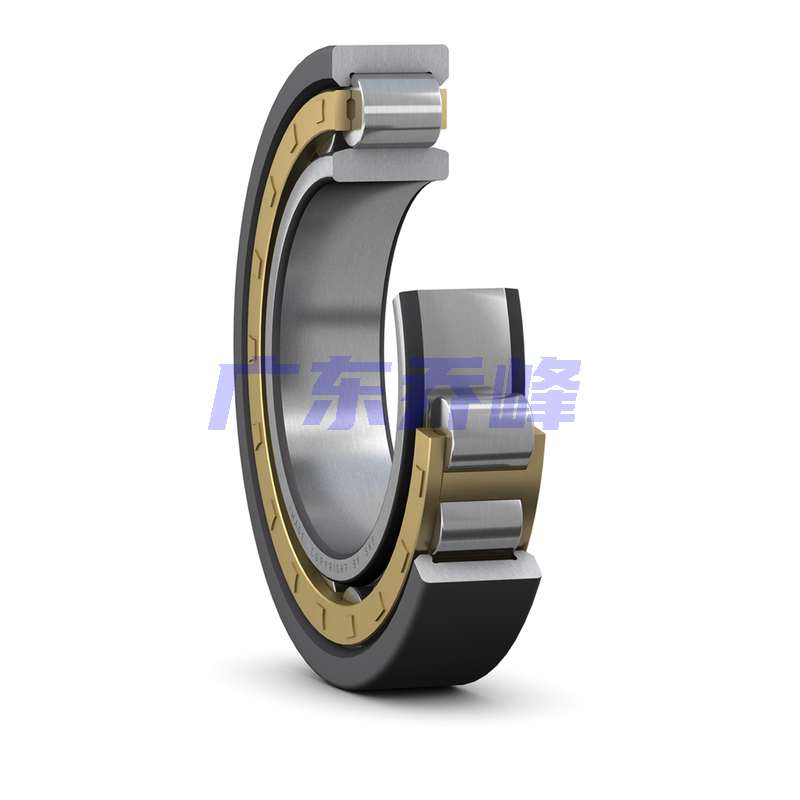

SKF NU310ECM/C3VL0241軸承代號說明
N
U
3
1
0
E
C
M
/
C
3
V
L
0
2
4
1
NU:外圈雙擋邊,內圈無擋邊
3:尺寸系列:03系列
10:內徑:50 mm
EC:優化內部設計,裝有更多更大的滾子,滾子端面與擋邊接觸優化
M:機切削黃銅保持架,滾子引導
/:分隔符
C3:C3 游隙
VL0241:外圈外表面采用標準氧化鋁涂層
NU:
外圈雙擋邊,內圈無擋邊
3:
尺寸系列:03系列
10:
內徑:50 mm
EC:
優化內部設計,裝有更多更大的滾子,滾子端面與擋邊接觸優化
M:
機切削黃銅保持架,滾子引導
/:
分隔符
C3:
C3 游隙
VL0241:
外圈外表面采用標準氧化鋁涂層
SKF NU310ECM/C3VL0241軸承尺寸
| 內徑 | d | 50mm |
| 外徑 | D | 110mm |
| 寬度 | B | 27mm |
| 外圈肩部直徑 | D? ≈ | 92.1mm |
| 內圈滾道直徑 | F | 65mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 1.9mm |
| 倒角尺寸 | r?,? min. | 2mm |
| 倒角尺寸 | r?,? min. | 2mm |
SKF NU310ECM/C3VL0241軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 61mm |
| 軸擋肩直徑 | d? max. | 63mm |
| 軸擋肩直徑 | db min. | 67mm |
| 軸擋肩直徑 | D? min. | 95.1mm |
| 軸承座擋肩尺寸 | D? max. | 99mm |
| 倒角半徑 | r? max. | 2mm |
| 倒角半徑 | rb max. | 2mm |
SKF NU310ECM/C3VL0241軸承數據計算
| 基本額定動載 | 127kN |
| 基本額定靜載荷 | 112kN |
| 疲勞載荷限值 | 15kN |
| 參考轉速 | 6700r/min |
| 極限轉速 | 8000r/min |
| 計算系數 | 0.15 |
SKF NU310ECM/C3VL0241軸承質量
| 軸承重量 | 1.36kg |
SKF NU310ECM/C3VL0241軸承尺寸圖
