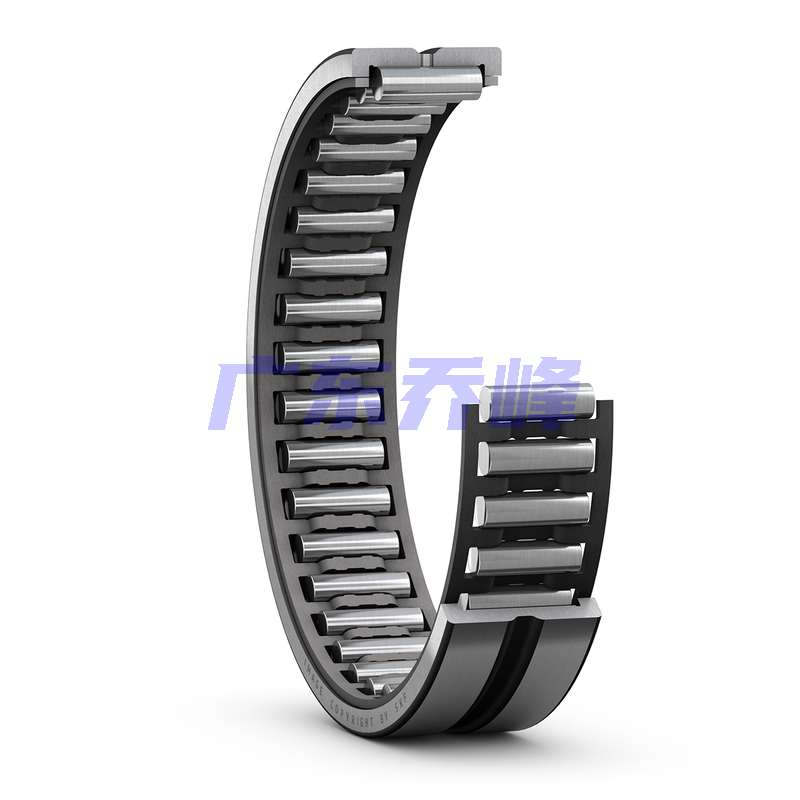

SKF RNA4840軸承代號說明
R
N
A
4
8
4
0
R:無內圈
NA:機切削滾針軸承(帶擋邊)
4:寬度尺寸系列:4系列
8:外徑尺寸系列:8系列
40:帶內圈內徑:200 mm
R:
無內圈
NA:
機切削滾針軸承(帶擋邊)
4:
寬度尺寸系列:4系列
8:
外徑尺寸系列:8系列
40:
帶內圈內徑:200 mm
SKF RNA4840軸承尺寸
| 滾子下直徑 | Fw | 220mm |
| 外徑 | D | 250mm |
| 寬度 | C | 50mm |
| 外圈倒角尺寸 | r?,? min. | 1.5mm |
SKF RNA4840軸承擋肩尺寸
| 軸承座擋肩尺寸(帶凸緣) | D? max. | 242mm |
| 倒角半徑 | r? max. | 1.5mm |
SKF RNA4840軸承數據計算
| 基本額定動負荷 | 224kN |
| 基本額定靜負荷 | 735kN |
| 疲勞負荷限值 | 75kN |
| 參考轉速 | 1800r/min |
| 極限轉速 | 2000r/min |
SKF RNA4840軸承質量
| 軸承重量 | 3.35kg |
SKF RNA4840軸承相關密封圈
| 徑向軸封 | 徑向軸封 | 220x250x15 HMS5 RG |
SKF RNA4840軸承(3D圖)
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉,右鍵按住移動,滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看,可在電腦端查看。
3、如發現圖紙有誤,歡迎及時告知我們。
SKF RNA4840軸承尺寸圖
