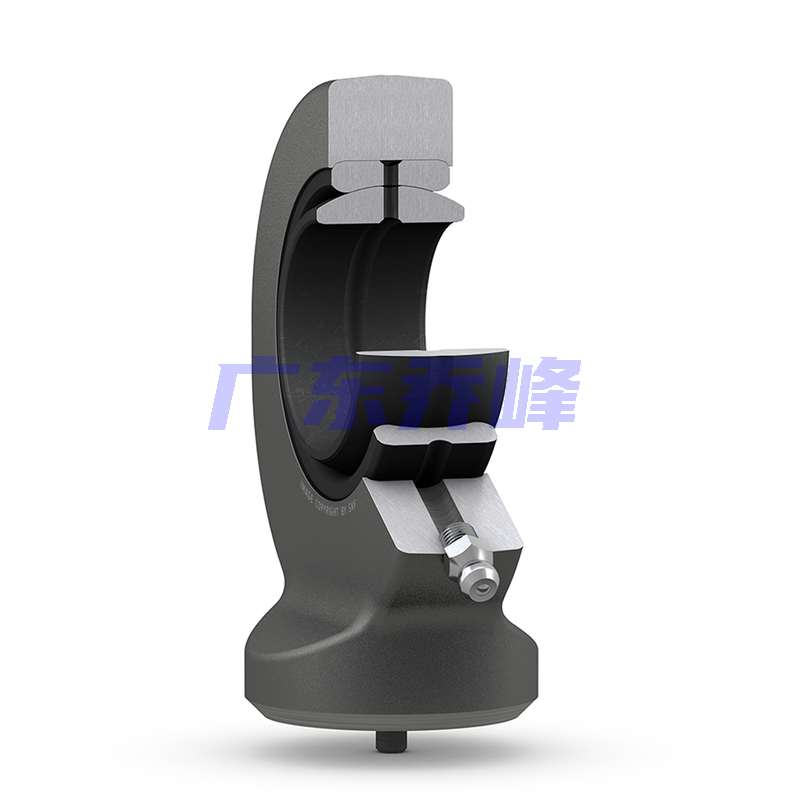

SKF SC30ES軸承
| 連桿端桿的連接特征 | 圓柱形截面，帶定位銷，用于焊接 |
SKF SC30ES軸承尺寸
| 內徑 | d | 30mm |
| 頂部直徑 | d? max. | 75mm |
| 內圈寬度 | B | 22mm |
| 頂部寬度 | C? max. | 20mm |
| 滾子端面桿高度-活塞中心位置的距離 | h? | 51mm |
| 傾斜角 | α | 6° |
| 內圈滾道直徑 | d? | 40.7mm |
| 焊接桿直徑 | d? max. | 42mm |
| 焊接桿的定位銷 | d? | 4mm |
| 軸承座長度（高度） | l? max. | 89mm |
| 倒角桿-活塞杠頭位置的距離 | l? min. | 34mm |
| 焊接桿段的倒角長度 | l? | 3mm |
| 軸承內倒角尺寸 | r? min. | 0.6mm |
SKF SC30ES軸承數據計算
| 基本額定動載 | 62kN |
| 基本額定靜載荷 | 96.5kN |
| 軸承動載荷特定系數 | 100N/mm2 |
| 材料常數 | 330 |
SKF SC30ES軸承質量
| 關節端質量 | 0.65kg |
SKF SC30ES軸承尺寸圖
