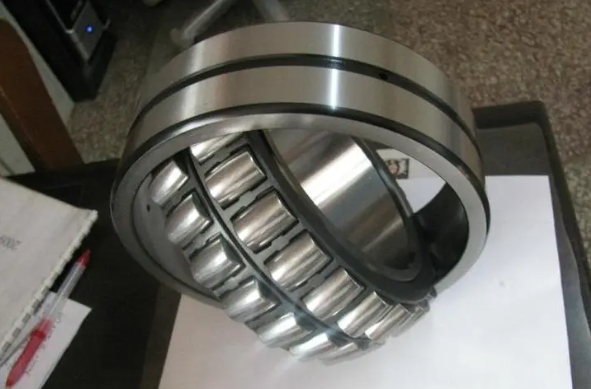

NSK 23288CAME4C3軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 440 |
| 軸承外徑 D | 790 |
| 軸承厚度 B | 280 |
| 倒角半徑 r.min | 7.5 |
| 安裝尺寸 (mm) | |
| 內圈外徑 da.min | 476 |
| 內圈外徑 da.max | - |
| 外圈內徑 Da.max | 754 |
| 外圈內徑 Da.min | 669 |
| 圓角尺寸 ra.max | 6 |
| 載荷（kN） | |
| 基本動載荷 | 6900000 |
| 基本靜載荷 | 12800000 |
| 極限轉速（/min） | |
| 熱參考轉速 | 340 |
| 機械極限轉速 | - |
| 額定轉速 - 脂潤滑 | 300 |
| 參考重量 | |
| 594 | |
| 其他參數 | |
| 常數 e | 0.35 |
| 軸向載荷系數 Y1 | 2.9 |
| 軸向載荷系數 Y2 | 1.9 |
| 軸向載荷系數 Y0 | 1.9 |
