NTN A-UC204-012D1軸承代號說明
A
-
U
C
2
0
4
-
0
1
2
D
1
A-：從非鎖定機構側進行潤滑
UC：寬內圈，緊定螺釘式，帶拋油環
2：系列：輕型承重
04：內徑系列：20 mm 系列
-：內徑分隔符
012：內徑：0.75 in
D1：帶油槽油孔，可再潤滑
A-：
從非鎖定機構側進行潤滑
UC：
寬內圈，緊定螺釘式，帶拋油環
2：
系列：輕型承重
04：
內徑系列：20 mm 系列
-：
內徑分隔符
012：
內徑：0.75 in
D1：
帶油槽油孔，可再潤滑
NTN A-UC204-012D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 6700轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | ISO Class 0 |
| 性能 | 標準 |
| 鎖緊裝置 | 緊定螺釘 |
| 潤滑方式 | 可再潤滑 |
| 基礎外圈型號 | 204 |
| 基本額定靜載荷 | 1500 lbf 6650 N 6.65 kN |
| 基本額定動載荷 | 2880 lbf 12800 N 12.80 kN |
| 附件 | 雙面密封 |
| 重量 | 0.397 lb 0.180 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN A-UC204-012D1軸承尺寸規格
| 超一流帶緊定螺釘的外球面軸承，寬外圈 - 球面外圈 - 尺寸 | |
| d | 3/4 in 19.050 mm |
| D | 1.8504 in 47.000 mm |
| C | 0.6693 in 17.000 mm |
| B | 1.2205 in 31.000 mm |
| r | 0.0394 in 1.000 mm |
| ds | 10-32 UNF |
| G | 0.1772 in 4.500 mm |
| d4 | 1.1654 in 29.600 mm |
| S1 | 0.7205 in 18.300 mm |
| S | 0.5000 in 12.700 mm |
| F | 0.1850 in 4.700 mm |

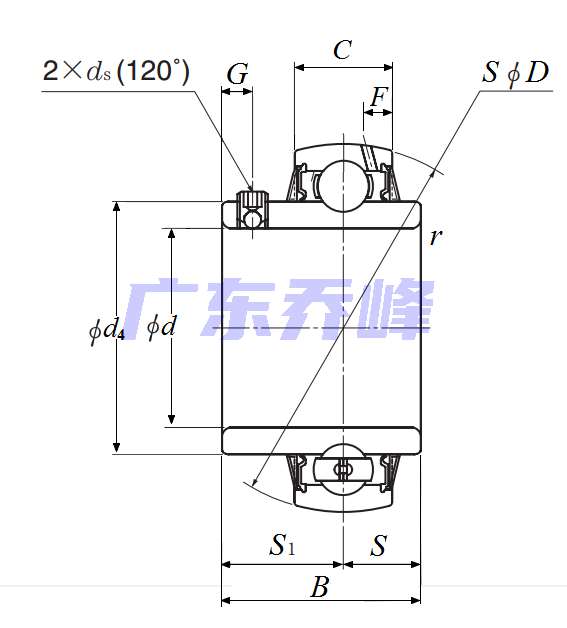

NTN A-UC204-012D1軸承尺寸圖
NTN A-UC204-012D1軸承相關配件/適用型號
| UCP-3/4 | 詳細尺寸，d：19.050mm，h：33.30000mm，b：38.100mm，j：96.000mm，2b：65.100mm，r：127.000mm |
| UCPL-3/4 | 詳細尺寸，d：19.050mm，h：31.80000mm，b：38.100mm，j：96.000mm，2b：64.300mm，r：127.000mm |
| UCFLU-3/4 | 詳細尺寸，d：19.050mm，h：112.70000mm，b：29.400mm，j：89.700mm，r：61.100mm |
| UCFU-3/4 | 詳細尺寸，d：19.050mm，c：15.100mm，b：29.400mm，j：63.500mm，r：85.700mm |
